【電動攝影滑軌】用步進電機驅動簡易控制器（調速正反轉與快慢）

您是否跟我一樣，想要自己DIY製作一個：電動攝影滑軌呢？
如果您也跟我一樣會 Arduino 與 撰寫程式那當然就萬事OK了！

可是，萬一您不會 Arduino 與 撰寫程式那該怎麼辦？
那如何能不使用 Arduino 控制版，又不必寫程式就能輕易控制步進電機調速正反轉呢？
來！總教頭教您一招，使用：步進電機驅動簡易控制器

步進電機驅動簡易控制器，原來的功能不變，增加了可以產生PWM信號的功能，板上有個跳針，可以設定選 擇，預設都是設定在產生脈衝頻率信號的。

REQ   是產生脈衝頻率信號

PWM  是產生PWM信號

長*寬*高：大約73*51*37MM

頻率的測量：可以量PUL和共陰端（GND）兩個連接埠。

2、PUL+和PUL-是脈衝的正和負；EN+和EN-是使能端的正和負；DIR+和DIR-是方向的正和負。
將這6條線分別接去驅動器對應脈衝、方向、使能的6個連接埠。
注意，如果要用到開或停的功能，控制器上的ENA使能端一定要共陰或共陽接到驅動器

3、2組電源輸入，2組只用接一組電源即可。

一組是電源接直流15-160VDC。

另一組是12VDC。如果是用12VDC供電，電源正接「5-12V入」，電源負接「共陰端」。

4、電機的正反轉以及開停可以通過過按鍵來控制。

5、電機的速度可以通過調節電位器改變頻率來控制。

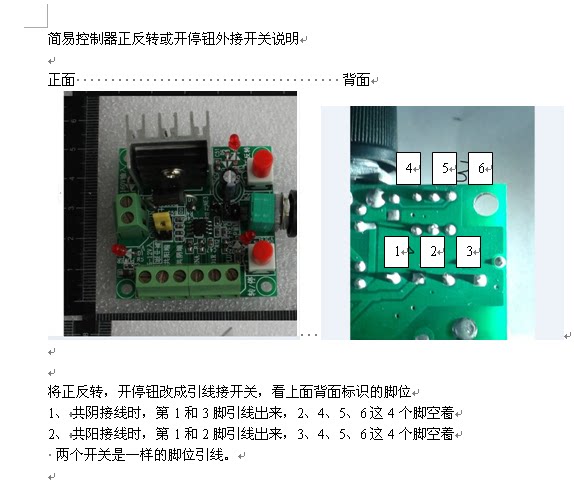

6、原來電機的正反轉及開停的開關是普通的帶自鎖的開關。

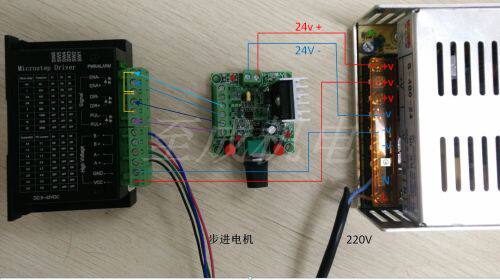

下面是接線時與驅動板的接線示例

必須拆除原來的開關！！！
